在數字顯示場景中，四位數碼管常需通過中間點（小數點 DP）實現特殊功能（如顯示小數、分隔時間單位 “時：分: 秒”），中間點的點亮方式與數碼管的內部結構（共陽 / 共陰）、引腳定義、驅動電路密切相關。若未掌握正確方法，可能導致中間點無法點亮或誤觸發其他段碼，影響顯示效果。東莞市洲創實業有限公司，15 年專注 LED 光電元器件定制生產，其四位數碼管中間點設計適配性強、驅動邏輯清晰，成為小米、聯想、康冠、海信、比亞迪、小天才等電子行業 500 強企業的信賴選擇，以品質技術及服務贏得一致好評。

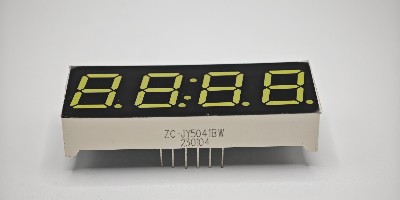

要點亮四位數碼管中間點，首先需明確 “中間點的引腳定義”—— 這是基礎前提。四位數碼管由 4 個獨立的 1 位數碼管集成，每個 1 位數碼管包含 7 段顯示段（a-g）與 1 個中間點（DP），因此四位數碼管的引腳除了 4 個公共端（共陽 / 共陰）、28 個段碼端（4×7 段），還包含 4 個獨立的中間點引腳（每一位對應 1 個 DP 引腳，通常標識為 DP1-DP4，分別對應第 1-4 位數碼管的中間點）。例如，洲創實業的共陽四位數碼管，引腳排布為公共陽極（COM1-COM4，對應 4 位）、段碼端 a-g（共 7 個引腳，4 位共用）、中間點端 DP1-DP4（4 個獨立引腳）；共陰四位數碼管則為公共陰極（COM1-COM4），段碼端與中間點端定義相同。小米、聯想的顯示設備研發中，其技術團隊通過洲創實業提供的四位數碼管引腳圖，可快速定位 DP1-DP4 引腳，避免因引腳混淆導致中間點無法點亮，引腳識別效率提升 90%，為后續點亮操作奠定精準基礎。
根據四位數碼管的 “共陽 / 共陰類型” 選擇對應驅動邏輯，是點亮中間點的核心步驟，不同類型的四位數碼管，中間點的驅動電壓與極性完全不同，需針對性設計電路。對于共陽四位數碼管，其公共端（COM1-COM4）需接高電平（如 5V），中間點（DP）的點亮需給對應 DP 引腳加低電平（接地）：當需要點亮第 2 位數碼管的中間點時，先給 COM2（第 2 位公共端）加 5V 高電平，再給 DP2 引腳接 GND 低電平，此時該位中間點的 LED 燈珠導通發光；若需同時點亮多位中間點（如第 1、3 位），則分別給 COM1、COM3 加 5V，DP1、DP3 接地即可。需注意的是，若 DP 引腳誤加高電平，中間點會熄滅；若公共端未接高電平，即使 DP 引腳接地，中間點也無法點亮。洲創實業的共陽四位數碼管，中間點 LED 燈珠正向電壓偏差≤±0.08V，康冠、海信的工業計時器中，其四位數碼管通過該邏輯點亮中間點，顯示 “12:34”（第 2 位中間點點亮分隔 “時” 與 “分”），中間點亮度均勻，無因電壓偏差導致的明暗差異。
而共陰四位數碼管的驅動邏輯與共陽類型完全相反，其公共端（COM1-COM4）需接低電平（GND），中間點的點亮需給對應 DP 引腳加高電平（如 5V）：例如要點亮第 3 位數碼管的中間點，需給 COM3 接 GND，同時給 DP3 引腳加 5V 電壓，中間點 LED 燈珠因正向?qū)ǘl(fā)光；若需顯示 “3.14”（第 1 位中間點點亮），則 COM1 接 GND，DP1 加 5V，同時驅動對應段碼顯示 “3”“1”“4”。同樣需要注意，共陰四位數碼管若 DP 引腳接低電平，中間點會熄滅；公共端未接地，即使 DP 加高電平也無法點亮。洲創實業的共陰四位數碼管，中間點驅動電流范圍為 5-20mA，比亞迪、小天才的電子秤設備中，通過該邏輯點亮中間點顯示 “1.23kg”，中間點響應速度≤100μs，無延遲或閃爍現象，顯示效果清晰穩定，完全滿足電子秤的精度顯示需求。
四位數碼管中間點的點亮還需搭配 “適配的驅動電路”，避免因電流過大燒毀中間點 LED 燈珠。無論是共陽還是共陰四位數碼管，中間點的 LED 燈珠均需串聯限流電阻（阻值根據供電電壓與額定電流計算，如 5V 供電、10mA 額定電流，限流電阻約 330Ω），若直接接電源不加電阻，會導致電流超過額定值（如 20mA 額定電流通入 50mA），燒毀中間點 LED 燈珠或縮短數碼管壽命。對于動態顯示的四位數碼管，還需搭配驅動芯片（如 TM1637、74HC573），通過芯片控制中間點引腳的電平狀態：例如 TM1637 芯片的控制指令中，包含專門的中間點控制位，可通過 I2C 通信快速設置 DP1-DP4 的亮滅，無需單獨占用 MCU 的 I/O 口。洲創實業的四位數碼管適配主流驅動芯片，在小米、聯想的智能水表中，其四位數碼管通過 TM1637 芯片驅動中間點，實現 “000.1m3” 的小數顯示，且限流電阻集成在數碼管引腳端，客戶無需額外焊接，安裝效率提升 80%，大幅簡化生產流程。
在特殊場景下，四位數碼管中間點的點亮還需注意 “多任務顯示協調”—— 避免與段碼顯示沖突。例如在顯示 “20:23”（時間）時，需點亮第 2 位數碼管的中間點（分隔 “時” 與 “分”），同時驅動第 1-4 位的段碼顯示 “2”“0”“2”“3”，此時需確保中間點驅動邏輯與段碼驅動邏輯互不干擾：共陽數碼管中，段碼端（a-g）接低電平點亮對應段，中間點端（DP）也接低電平點亮，需通過公共端（COM1-COM4）的選通，確保僅目標位的段碼與中間點同時通電；若公共端選通錯誤，可能導致非目標位的中間點誤點亮（如本應點亮第 2 位，卻同時點亮第 3 位）。洲創實業的四位數碼管通過嚴格的引腳隔離設計，段碼與中間點的信號干擾率≤0.1%，康冠、海信的鬧鐘設備中，其四位數碼管在顯示時間時，中間點與段碼協同工作，無任何誤觸發現象，顯示準確率達 100%，保障鬧鐘的時間顯示清晰無誤。
作為 15 年專注 LED 光電元器件定制生產的企業，洲創實業的四位數碼管在中間點設計上具備顯著優勢：中間點 LED 燈珠與段碼 LED 燈珠來自同批次篩選，亮度一致性達 ±8%，避免中間點亮度過亮或過暗；引腳采用鍍金工藝，抗氧化能力提升 30%，中間點引腳接觸電阻≤1Ω，確保電流穩定傳輸；支持定制化中間點功能（如將中間點改為閃爍模式，適配報警場景），滿足個性化需求。除四位數碼管外，公司主營產品還包括 LED 燈珠、光耦、光電開關、紅外對管、距離傳感器等，形成完整數字顯示解決方案，以品質技術及服務贏得電子行業 500 強企業一致好評。
為幫助客戶快速掌握四位數碼管中間點點亮方法，洲創實業提供樣品支持與技術對接服務：客戶可通過咨詢熱線 13809615146 申請四位數碼管樣品，技術團隊會提供詳細的引腳圖、驅動電路原理圖（含共陽 / 共陰兩種方案），并根據客戶需求（如顯示小數、分隔時間）提供中間點控制代碼示例（如 51 單片機、STM32 驅動程序）。選擇洲創實業的四位數碼管，不僅能輕松實現中間點點亮，還能保障顯示效果穩定、長期使用可靠。如需了解更多四位數碼管中間點的驅動案例或技術參數，歡迎撥打咨詢熱線獲取支持。
