高效隔離，極速傳輸，小光耦背后藏著大作用，在通信設備、新能源、醫療儀器等高端科技領域，有一個看似不起眼卻至關重要的電子元件——高速光耦。光耦如同信息世界的“安全衛士”，默默守護著信號傳輸?shù)姆€(wěn)定與可靠。今天，我們就來深入解析這一關鍵器件。

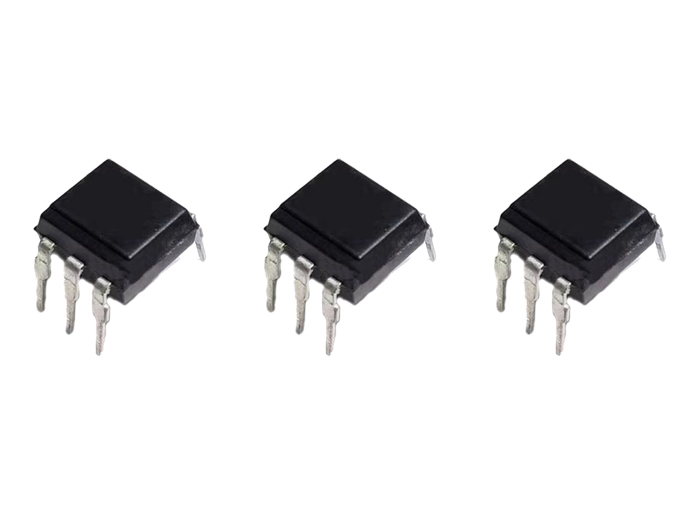

什么是高速光耦？

高速光耦，全稱高速光電耦合器，是一種以光為媒介傳輸電信號的光電轉換器件。高速光耦能夠?qū)⑤斎攵说碾娦盘?hào)轉換為光信號，通過光通道傳輸?shù)捷敵龆?，再還原為電信號輸出。

與傳統的光耦相比，高速光耦的最大特點在于其極高的傳輸速率，可達Gbps級別，響應時間短至納秒級，能夠滿足現代電子設備對高速信號傳輸?shù)男枨蟆?

高速光耦的核心構造與工作原理

高速光耦通常由三部分組成：光的發射、光的接收及信號放大。具體來說，包含發光二極管（LED）、光敏器件（如光電二極管或光電晶體管）以及必要的透鏡和信號處理電路。

其工作過程是一個“電-光-電”的轉換過程：

1. 輸入的電信號驅動發光二極管，使其發出特定波長的光；

2. 光信號通過光通道傳輸?shù)焦饷羝骷?/span>

3. 光敏器件將接收到的光信號轉換為電信號，并經過放大后輸出。

這一過程的獨特之處在于，輸入和輸出端之間通過光信號耦合，沒有直接的電氣連接，從而實現了電氣隔離。

高速光耦的獨特優勢

電氣隔離能力

高速光耦的輸入和輸出電路之間可以承受數千伏的隔離電壓，有效防止高電壓竄入低壓電路，保護人員和設備安全。

高抗干擾性能

由于采用光信號傳輸，高速光耦對電磁干擾（EMI）具有很高的抑制能力，共模抑制比很高，能在嘈雜的工業環境中保持信號的完整性。

快速響應特性

高速光耦的響應速度極快，上升和下降時間通常在納秒級別，如常見的6N137型號傳輸速率可達10Mbps，傳輸延遲僅為25-75納秒。

單向信號傳輸

光信號傳輸具有單向性，可防止信號反饋和環路干擾，簡化電路設計。

高速光耦 vs 普通光耦：差異解析

雖然基本工作原理相似，但高速光耦與普通光耦在結構和性能上存在顯著差異：

普通光耦通常采用光敏三極管作為接收器件，響應速度在微秒級，適用于低速場合（通常低于100Kbit/s） 。 而高速光耦則采用光敏二極管+放大驅動電路的結構，光敏二極管的響應速度可達納秒級，使其適用于高速應用場景。

普通光耦的截止頻率一般在50kHz左右，而高速光耦的傳輸速率可達10Mbps甚至更高，相差兩個數量級。

高速光耦的關鍵應用領域

高速光耦的應用范圍十分廣泛，幾乎涵蓋了所有需要電氣隔離和高速信號傳輸?shù)膱?chǎng)合：

• 通信設備：用于光纖通信、光電轉換和數字信號處理，保障數據通信的準確性與穩定性

• 工業自動化：在PLC控制器、I/O控制板等工業控制系統中，實現高速脈沖信號的可靠傳輸，提升設備控制精度與響應速度

• 醫療設備：應用于血氧儀、脈搏計和醫療圖像傳輸?shù)仍O(shè)備，確保患者安全和數據準確性

• 航空航天與軍事：用于航天器、衛星通信和雷達系統等高速數字信號傳輸應用

• 計算機與網絡設備：在高速局域網和數據中心通信中提高網絡數據傳輸?shù)乃俣群涂煽啃?

如何選擇合適的高速光耦？

選擇高速光耦時，需綜合考慮以下關鍵參數：

傳輸速率

根據應用需求確定所需的傳輸速率，常見速率等級有：

• 1Mbit/s

• 10Mbit/s

• 15Mbit/s

• 25Mbit/s

隔離電壓

確保光耦的隔離電壓滿足應用需求，通常要求在1kV以上，高電壓環境需選擇隔離電壓更高的型號。

工作溫度范圍

根據應用環境選擇合適的工作溫度范圍，工業應用通常要求-40°C到85°C。

封裝形式

根據電路板設計和組裝要求選擇合適的封裝形式，如雙列直插、表面貼裝等。

抗干擾能力

在復雜電磁環境下，應選擇具有高共模抑制比和低耦合電容的光耦。

高速光耦作為現代電子設備中的關鍵隔離器件，在保障系統安全、提升信號傳輸質量方面發揮著不可替代的作用。隨著5G通信、工業4.0、物聯網等技術的快速發展，對高速光耦的需求將持續增長，其性能也將不斷提升，為科技創新提供更強有力的支撐。
